概 述
BLDC系列無刷直流電機及驅動器是由常州合泰電機電器有限公司最新推出，針對于小功率電機拖動領域的高科技產品。隨著電子技術的高速發展，電子產品的工藝和性能也不斷更新和提高，本產品采用超大規模的硬件集成電路，具有高度的抗干擾性及快速的響應性，從控制性能上與傳統直流電機相比又具有免維護、長壽命、恒力矩等優勢。本品適合驅動峰值電流在15A以下、電源電壓在50V以內的任何一款低壓三相無刷直流電機，廣泛應用于針織設備、醫療設備、食品機械、電動工具、園林機械等一系列電氣自動化控制領域。
特 點
● SPWM純正弦波脈寬調制技術，電流、速度雙閉環，低速力矩大，運轉平穩。
●高速力矩輸出平穩，最高轉速達8000 rpm/min。
●最大1：75調速比，與4對級無刷直流電機配套時，最低轉速可達60rpm/min。電機級數越多，調速比越寬。
●靈活的霍爾磁極位置設定，60°/300°/120°/240°電角度可選，適配不同規格電機。
●提供兩種調速方式：面板電位器給定、模擬量輸入端子給定，方便用戶使用。
●啟停、快速制動、正反轉切換輸入信號（光電隔離）。
●測速輸出、報警輸出信號（光電隔離，OC門輸出）。
●過流、過壓、堵轉、電機失控報警。

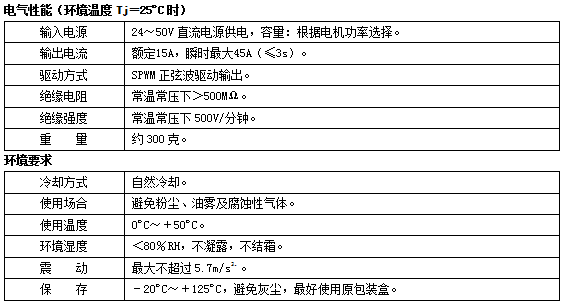

性能指標
